MessageSujet: Fourche hydrauliq. Païoli et frein disque jante 16"   Mer 20 Juin - 12:49

Salut à tous,

Un premier message sur votre forum que j'ai déjà bien parcouru.
Mon fox utilitaire :
http://wallaroo-fox.unlimitedforum.com/t2654-salut-a-vous-adeptes-du-fox-et-wallaroo#29569


J'ai acheté une fourche Paioli (de magnum XR) (voir photo plus bas) pour remplacer la fourche d'origine un peu légère. D'autant plus que j'ai un modèle de fox utilitaire avec le porte bagage à l'avant.



J'ai le même soucis que "vink du 77480" : tube de direction trop court donc le T supérieur est serré seulement sur les 2 plongeurs.

Je pensais serrer le tout à travers le tube par une tige fileté ou adapter un serrage de vélo avec l'étoile à glisser dans le tube (pas sûr que ce soit le même diamètre).

Sinon y a moyen de faire ça :

forum.mobcustom.com/tutoriels-pour-mobylette/%28tuto%29adapter-une-fourche-de-xr-sur-103/



Tant que j'y suis et comme j'ai la fixation, j'aimerai passer au frein à disque hydraulique à l'avant.



Et c’est là que ça se complique. Déjà le système de fixation de la roue est différent, c’est pas ouvert en dessous donc pas possible de glisser ma roue par en dessous comme à l’origine.

Le fourreau droit est percé à 15mm



et le gauche à 12mm.




Il faut un axe traversant et les roulements montés à la presse comme ça trouvé sur internet.





J’ai vu que pour adapter un disque il fallait prendre une roue arrière et fixer le disque à la place de la couronne.

Le problême c'est que je galère un peu dans mes recherches de roues en 16 pouces;

SPX et RCX existent en 16 pouces ? avec roulement monté à la presse (je suppose) pour axe traversant. (roue arrière seulement ??)

J'aimerai bien trouver une jante ressemblant à celle de fox arrière. Je sais pas trop sur quel mob je peux trouver çà ou si je peux prendre une roue avec cage à bille et axe tige filetée et faire une modif pour mettre des roulements à la presse ???

Quelqu'un pour m'éclairer ??

Sinon faudrait aussi que je trouve un étrier.
L'entraxe de fixation de l’étrier est 43 mm.

Merci pour vos commentaires. Simon


Dernière édition par symonz84 le Dim 5 Aoû - 9:49, édité 5 fois
Revenir en haut Aller en bas
lewallaroolorain



Masculin Nombre de messages : 383
Age : 20
Localisation : Lunéville (54)
Emploi : Lycéen
Points : 409
Date d'inscription : 03/09/2010

MessageSujet: Re: Fourche hydrauliq. Païoli et frein disque jante 16"   Mer 20 Juin - 19:26

et bien, la partie cycle ne me connait pas trop, mais je peux te dire que j'ai déjà lu que de nombreuses personnes qui avaient mis des freins à disque, n'étaient pas contents du résultat. Ces personnes(dont je ne me souviens plus) disait que cela n'apportait que des problèmes, mais après je ne sais pas pourquoi et peut-être que l'installation n'était pas bonne.

Pour les autres problèmes, je ne comprends pas tes problèmes? Qu'est-ce que tu n'arrives pas?
Revenir en haut Aller en bas
symonz84
Admin
Admin


Masculin Nombre de messages : 527
Age : 32
Localisation : Le havre
Emploi : technicien
Points : 633
Date d'inscription : 19/06/2012

MessageSujet: Re: Fourche hydrauliq. Païoli et frein disque jante 16"   Mer 20 Juin - 20:53

Le soucis c'est l'axe de roue pour l'instant. Les roulement de la roue avant sont des cages à billes avec un serrage sur l'axe fileté. donc la de roue ne se glisse pas à travers la roue.
Faut que je trouve un moyen pour mettre des roulements comme sur la jante jaune en photo au dessus pour utiliser un axe traversant. Ou trouver une jante 16 pouces ressemblante à celle que j'ai avec les roulements dont je parle et sur laquelle je puisse monter un disque.

_________________
----------------------flower flower flower----------------------------
Cherche pièces de Ciao. MP si vous avez qq chose à proposer.
Revenir en haut Aller en bas
toy



Masculin Nombre de messages : 481
Age : 38
Localisation : liege
Emploi : mecanicien
Points : 487
Date d'inscription : 20/06/2010

MessageSujet: Re: Fourche hydrauliq. Païoli et frein disque jante 16"   Jeu 21 Juin - 14:05

OUI je me souvient de ça lewallaroolorain, après montage de freins a disque(hydraulique) quand tu freine le problème c'est que ton guidon tourne seul du coté du disque et déstabilise la mob,et plus tu vas vite plus tu freine fort,et plus tu es déstabilisé.Voila voila direction spa francorchamps pour moi @+ ;-)
Revenir en haut Aller en bas
symonz84
Admin
Admin


Masculin Nombre de messages : 527
Age : 32
Localisation : Le havre
Emploi : technicien
Points : 633
Date d'inscription : 19/06/2012

MessageSujet: Re: Fourche hydrauliq. Païoli et frein disque jante 16"   Jeu 21 Juin - 14:41

Avec une fourche en mousse d'origine, ou une avec des plus gros plongeurs. Vu le montage de la païoli magnum XR je voit mal le tout se tordre, mais avec une origine déjà avec le jeux fonctionnel ca bouge pas mal.
Après je me trompe peux être. Si qq1 à déjà eu l'expérience, un petit retour serait apprécié.

Sinon j'ai toujours pas trouvé de roue en 16 pouces avec axe traversant et cette histoire de perçage différent entre le fourreau droit et gauche m'emmerde un peu.

A+

_________________
----------------------flower flower flower----------------------------
Cherche pièces de Ciao. MP si vous avez qq chose à proposer.
Revenir en haut Aller en bas
lewallaroolorain



Masculin Nombre de messages : 383
Age : 20
Localisation : Lunéville (54)
Emploi : Lycéen
Points : 409
Date d'inscription : 03/09/2010

MessageSujet: Re: Fourche hydrauliq. Païoli et frein disque jante 16"   Ven 22 Juin - 12:12

Je dois te dire que tu connais mieux que moi, donc je ne peux pas t'aider, mais toy confirme ce que j'ai vu. Je vais essayer de chercher si les roues de spx font 16 pouces
Revenir en haut Aller en bas
symonz84
Admin
Admin


Masculin Nombre de messages : 527
Age : 32
Localisation : Le havre
Emploi : technicien
Points : 633
Date d'inscription : 19/06/2012

MessageSujet: Re: Fourche hydrauliq. Païoli et frein disque jante 16"   Ven 22 Juin - 12:33

Merci de regarder c'est sympa.
De mon coté je vais demander au magasin s'il connaisse les modèles existant. Faut que j'y retourne pour acheter un gicleur plus gros que le 90 sur le carbu dell'orto 17,5 que je viens d'installer. Obligé de rouler avec le starter.

_________________
----------------------flower flower flower----------------------------
Cherche pièces de Ciao. MP si vous avez qq chose à proposer.
Revenir en haut Aller en bas
symonz84
Admin
Admin


Masculin Nombre de messages : 527
Age : 32
Localisation : Le havre
Emploi : technicien
Points : 633
Date d'inscription : 19/06/2012

MessageSujet: Re: Fourche hydrauliq. Païoli et frein disque jante 16"   Mar 3 Juil - 15:51

Ça y est j ai trouvé la jante 16 pouces. Ça vient des rcx dernier modèle. Reste plus qu'à adapter avec un axe plus grand et des entretoises pour centrer la roue. Je fais ça ce wk end. Je posterai des photos pour ceux que ça intéresse.

_________________
----------------------flower flower flower----------------------------
Cherche pièces de Ciao. MP si vous avez qq chose à proposer.
Revenir en haut Aller en bas
symonz84
Admin
Admin


Masculin Nombre de messages : 527
Age : 32
Localisation : Le havre
Emploi : technicien
Points : 633
Date d'inscription : 19/06/2012

MessageSujet: Re: Fourche hydrauliq. Païoli et frein disque jante 16"   Mar 3 Juil - 15:54

Pour l'étrier de ce que j'ai vu en entraxe de 43 MM il y a ceux de booster. La fourche provenant d'une mbk 51, booster même constructeur et apparemment similaire.

_________________
----------------------flower flower flower----------------------------
Cherche pièces de Ciao. MP si vous avez qq chose à proposer.
Revenir en haut Aller en bas
lewallaroolorain



Masculin Nombre de messages : 383
Age : 20
Localisation : Lunéville (54)
Emploi : Lycéen
Points : 409
Date d'inscription : 03/09/2010

MessageSujet: Re: Fourche hydrauliq. Païoli et frein disque jante 16"   Jeu 5 Juil - 9:06

Ah c'est bien tu vas pouvoir nous montrer tout ça !
Revenir en haut Aller en bas
symonz84
Admin
Admin


Masculin Nombre de messages : 527
Age : 32
Localisation : Le havre
Emploi : technicien
Points : 633
Date d'inscription : 19/06/2012

MessageSujet: Re: Fourche hydrauliq. Païoli et frein disque jante 16"   Mer 11 Juil - 15:12

Bon voilà j'ai adapté la roue de RCX 16".

Comme je le disais plus haut le fourreau droit est percé à 15mm, j'ai fait faire un insert pour passer à 12mm. diamètre extérieur 14,8mm. monté à force avec un maillet, puis serré avec la vis. Ca bougera pas.





Mesures pour le centrage de la roue.


Mesure totale des entretoises. (cumulée, à définir après pour chaque coté). Les roulements ne sont pas centrés par rapport au centre de la roue.
J'ai poussé la roue sur le coté pour que le roulement droit soit en contact avec la face du fourreau.



Décalage par rapport au centre du pneu :



Déport du roulement droit :



Déport du roulement gauche :





Le calcul savant Rolling Eyes de la taille des entretoises pour centrer la roue :

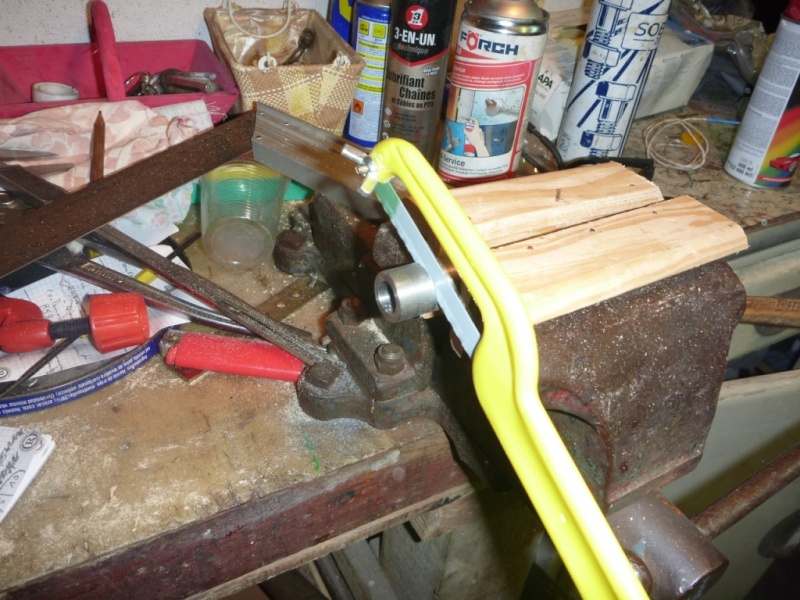

Découpe des entretoises (que j'avais fait usiner avec un peu de marge pour les recouper) diam intérieur 12mm et extérieur 18mm :

J'ai fait une marque au coupe tube aux dimensions exactes :



Puis je coupe un peu plus large. La marque me servira de repère pour ajuster à la lime.



Et voilà une fois installées.
A gauche :



A droite :



Et la vue d'ensemble montée.
La roue est bien centrée mais la photo un peu de travers.




Voilà voilà

_________________
----------------------flower flower flower----------------------------
Cherche pièces de Ciao. MP si vous avez qq chose à proposer.
Revenir en haut Aller en bas
nat69



Masculin Nombre de messages : 278
Age : 21
Localisation : Nantes
Emploi : étudiant
Points : 320
Date d'inscription : 06/08/2011

MessageSujet: Re: Fourche hydrauliq. Païoli et frein disque jante 16"   Mer 11 Juil - 15:24

Très bon travail!! Super propre rien à dire!! Bravo Wink
Revenir en haut Aller en bas
symonz84
Admin
Admin


Masculin Nombre de messages : 527
Age : 32
Localisation : Le havre
Emploi : technicien
Points : 633
Date d'inscription : 19/06/2012

MessageSujet: Re: Fourche hydrauliq. Païoli et frein disque jante 16"   Mer 11 Juil - 19:27

Faut encore que j'adapte le disque sur les fixations de couronne.
Et que je fasse une patte pour aligner l'étrier.

Et puis que je modifie la longueur du tube de direction du cadre.
Pour avoir le cadre avec la même inclinaison, j'ai du monter le té inférieur et faut que coupe le tube du cadre à 150mm au lieu des 186 d'origine.
Heureusement j'ai un cadre de rechange pour faire l'essai.

_________________
----------------------flower flower flower----------------------------
Cherche pièces de Ciao. MP si vous avez qq chose à proposer.
Revenir en haut Aller en bas
nat69



Masculin Nombre de messages : 278
Age : 21
Localisation : Nantes
Emploi : étudiant
Points : 320
Date d'inscription : 06/08/2011

MessageSujet: Re: Fourche hydrauliq. Païoli et frein disque jante 16"   Mer 11 Juil - 19:51

Ah ok il te reste pas mal de boulot quoi! Mais vu comment tu t'es bien démerdé ça devrait le faire Wink bon courage et vivement la fin pour voir le résultat.
Revenir en haut Aller en bas
css331
Admin
Admin


Masculin Nombre de messages : 536
Age : 22
Localisation : Nîmes (Gard - France)
Emploi : /
Points : 568
Date d'inscription : 13/11/2011

MessageSujet: Re: Fourche hydrauliq. Païoli et frein disque jante 16"   Mer 11 Juil - 20:50

affraid
Ta trop bien géré le steak mec !! Very Happy
superbe

_________________
___________________________________________________

MP moi si tu as:

==> Une question ?
==> Une demande par rapport à la modération (vérouillage d'un post, mise en post it, ect ...)
==> Un problème avec un membre
==> ... autre ...


Revenir en haut Aller en bas
nat69



Masculin Nombre de messages : 278
Age : 21
Localisation : Nantes
Emploi : étudiant
Points : 320
Date d'inscription : 06/08/2011

MessageSujet: Re: Fourche hydrauliq. Païoli et frein disque jante 16"   Dim 15 Juil - 9:34

Sinon tu pourras nous dire une fois le tout monté quelles sont tes impressions sur le freinage ?? Pour savoir s'il y a vraiment un probleme de guidon qui se braque quand tu freines.

Et tu en es où sinon ?
Revenir en haut Aller en bas
symonz84
Admin
Admin


Masculin Nombre de messages : 527
Age : 32
Localisation : Le havre
Emploi : technicien
Points : 633
Date d'inscription : 19/06/2012

MessageSujet: Re: Fourche hydrauliq. Païoli et frein disque jante 16"   Dim 15 Juil - 12:17

J'ai regardé plus précisément depuis, pour la découpe du cadre (en ce qui me concerne pour pouvoir monter la fourche de 51 magnum XR, ne s'applique pas aux fourches type EBR pour 103 qui ont le tube de pivot de direction assez long).

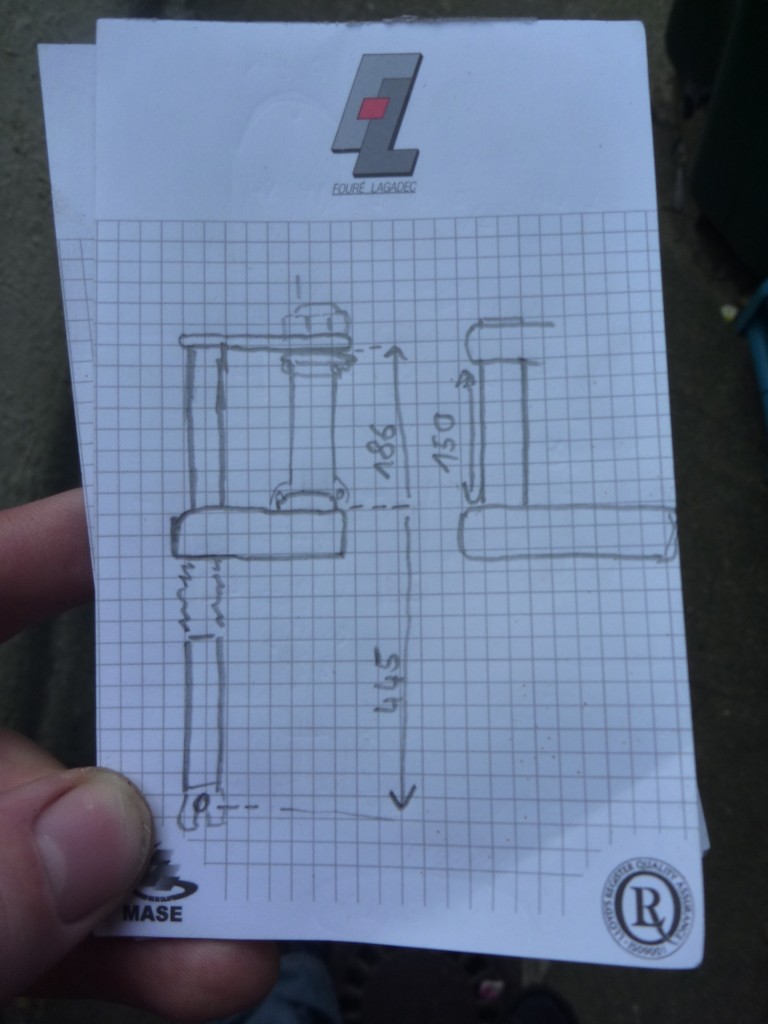

J'ai mesuré et j'ai 150mm entre les deux T contre 186mm sur la fourche d'origine



Avec l'épaisseur des roulements faudrait que je coupe le tube à 136mm si je laisse le T supérieur à la limite haute des plongeurs.
Je pense que je vais faire usiner la face inférieure du T supérieur de la Païoli afin d'avoir à couper le tube du cadre à 161mm au lieu des 136mm. Si je coupe à 136 je vais entamer la jointure des deux coques du réservoir. Donc 161mm me semble bien.

_________________
----------------------flower flower flower----------------------------
Cherche pièces de Ciao. MP si vous avez qq chose à proposer.
Revenir en haut Aller en bas
symonz84
Admin
Admin


Masculin Nombre de messages : 527
Age : 32
Localisation : Le havre
Emploi : technicien
Points : 633
Date d'inscription : 19/06/2012

MessageSujet: Re: Fourche hydrauliq. Païoli et frein disque jante 16"   Dim 15 Juil - 13:21

J'ai fait les mesures du cadre.


(EDIT) Je me suis planté pour la longueur définitive du tube de direction du cadre. C'est 147,7mm sans entamer les soudures
(EDIT) Faut que je fasse le montage à blanc une fois le cadre coupé, pour pouvoir determiner l'épaisseur à fraiser sur le T sup.



Et quelques photos du cadre sur lequel je vais faire la modif. Du coup je vais refaire une peinture blanche et quand tout sera prêt je transfèrerais toute la partie moteur et cycle de mon fox sur ce cadre.







Pour l'adaptation du disque puis de l'étrier faut que je prenne les mesures, mais ca devrait ressembler à ça :






_________________
----------------------flower flower flower----------------------------
Cherche pièces de Ciao. MP si vous avez qq chose à proposer.


Dernière édition par symonz84 le Lun 16 Juil - 20:59, édité 1 fois
Revenir en haut Aller en bas
css331
Admin
Admin


Masculin Nombre de messages : 536
Age : 22
Localisation : Nîmes (Gard - France)
Emploi : /
Points : 568
Date d'inscription : 13/11/2011

MessageSujet: Re: Fourche hydrauliq. Païoli et frein disque jante 16"   Dim 15 Juil - 13:25

Une fois ce gros boulot achevé, il va etre super niquel !! Smile

_________________
___________________________________________________

MP moi si tu as:

==> Une question ?
==> Une demande par rapport à la modération (vérouillage d'un post, mise en post it, ect ...)
==> Un problème avec un membre
==> ... autre ...


Revenir en haut Aller en bas
nat69



Masculin Nombre de messages : 278
Age : 21
Localisation : Nantes
Emploi : étudiant
Points : 320
Date d'inscription : 06/08/2011

MessageSujet: Re: Fourche hydrauliq. Païoli et frein disque jante 16"   Dim 15 Juil - 21:34

COOL !! Smile
Revenir en haut Aller en bas
symonz84
Admin
Admin


Masculin Nombre de messages : 527
Age : 32
Localisation : Le havre
Emploi : technicien
Points : 633
Date d'inscription : 19/06/2012

MessageSujet: Re: Fourche hydrauliq. Païoli et frein disque jante 16"   Lun 16 Juil - 21:18



Eh hop, Le plan pour la couronne d'adaptation pour monter le disque.
Ca sera plein pour masquer le tambour vide et il y aura un trou au milieu pour laisser passer l'entretoise de centrage de la roue.

Faut que je fasse usiner tout ça dans de l'acier (je suppose plus solide).
Après je pourrais aligner l'étrier. :p

_________________
----------------------flower flower flower----------------------------
Cherche pièces de Ciao. MP si vous avez qq chose à proposer.
Revenir en haut Aller en bas
symonz84
Admin
Admin


Masculin Nombre de messages : 527
Age : 32
Localisation : Le havre
Emploi : technicien
Points : 633
Date d'inscription : 19/06/2012

MessageSujet: Re: Fourche hydrauliq. Païoli et frein disque jante 16"   Mar 17 Juil - 13:34

Bon ça c'était une ébauche de plan.

Voilà le plan que je vais donner pour l'usinage de la couronne d'adaptation :



_________________
----------------------flower flower flower----------------------------
Cherche pièces de Ciao. MP si vous avez qq chose à proposer.
Revenir en haut Aller en bas
symonz84
Admin
Admin


Masculin Nombre de messages : 527
Age : 32
Localisation : Le havre
Emploi : technicien
Points : 633
Date d'inscription : 19/06/2012

MessageSujet: Re: Fourche hydrauliq. Païoli et frein disque jante 16"   Dim 5 Aoû - 10:03

Faut que je refasse usiner la couronne d'adaptation, l'étrier va frotter dessus...

fourche de MBK51 XR avec une roue arrière de RCX en 16".










_________________
----------------------flower flower flower----------------------------
Cherche pièces de Ciao. MP si vous avez qq chose à proposer.
Revenir en haut Aller en bas
Contenu sponsorisé




MessageSujet: Re: Fourche hydrauliq. Païoli et frein disque jante 16"   Aujourd'hui à 2:28

Revenir en haut Aller en bas

Fourche hydrauliq. Païoli et frein disque jante 16"
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 1
 Sujets similaires
-
» Frein sur jante Magura HS 33
» [Metabike] fourche carbonne mixte disque/frein sur jante
» Fourche pour frein à disque
» Freinage en montagne : disque, jante et tambour
» rondelle de vis de disque de frein

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Wallaroo - Fox. Forum :: Les mains dans le cambouis :: Videos et Tutoriels-
Sauter vers:
